Dynalabs 可以以不同的频率和振幅来驱动激振器进行测试。

在这些测试中,测试样品可以直接固定在激振器电枢上,并且可以根据样品尺寸使用头部扩展器来扩大振动表面积。

垂直激励振动可以通过滑动工作台转化为水平激励振动。
在某些情况下,可以旋转和测试零件,而不是改变振动的运动方向。测试持续时间和振动水平由试验标准或实时测量确定。

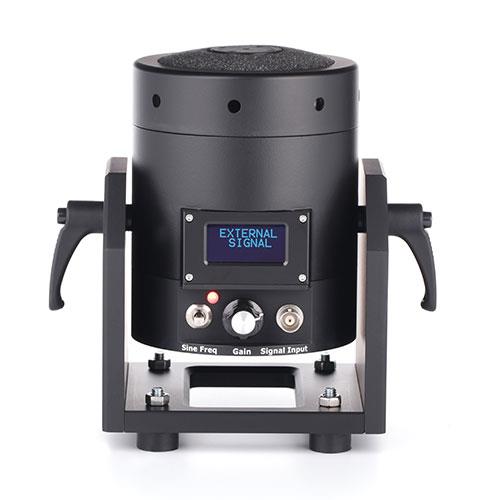

Dynalabs 永磁激振器是紧凑、轻便且功能强大的通用型振动台,可用于模态和振动测试。
尽管它们的尺寸很小,但它们具有很高的 DUT 容量。
DYN-PM-20 和 PM-100 有一个集成放大器和一个正弦波信号发生器,频率可以从 1 Hz 调整到 15000Hz。
应用:
• 微型零件、组件和电子设备的振动测试
• 传感器校准
• 模态测试
• 冲击测试
• 疲劳和共振测试
• 速度传感器或高速执行器
• 机械阻抗测量
• 教育和研究
优点:
• 轻巧、耐用、便携且易于使用
• 可调节的耳轴底座提供高度的灵活性
• 广泛的频率范围
• 用于 PM-20 和 PM-100 的嵌入式功率放大器和信号发生器
• 技术规格
• 外部放大器规格
• 鼓风机规格




参数 PM-10 PM-20 PM-100 PM-250 PM-440
输出力(正弦)
10N
20N
100N
250N
440N
输出力(冲击)
20N
40N
200N
500N
880N
频率范围
0-10kHz
0-12kHz
0-7.5kHz
0-5kHz
0-5kHz
最大有效载荷
0.4公斤
0.8公斤
1.5公斤
2公斤
2.5公斤
位移(峰峰值)
4 毫米
5 毫米
10 毫米
25 毫米
25 毫米
悬挂式
碳纤维
弹簧
碳纤维
碳纤维
碳纤维
最大加速度
50G
40G
60G
100G
100G
总重量
1.3kg
4.1kg
7.3kg
11.5 kg
11.6kg
电枢重量
20g
51g
169.9g
254.8 g
448.5g
最大速度
1.1米/秒
1米/秒
1.2米/秒
1.6米/秒
1.6米/秒
冷却系统
自然对流
自然对流
自然对流
强制对流
强制对流
工作范围
5- 35 摄氏度
5- 35 摄氏度
5- 35 摄氏度
5- 35 摄氏度
5- 35 摄氏度
最大输入电流
4A(有效值)
4A(有效值)
6A(有效值)
10A(有效值)
10A(有效值)
放大器
外部 (SA-150)
内部的
内部的
外部 (SA-1100)
外部 (SA-1100)
外部信号电压电平
1 VAC(峰值)
1 VAC(峰值)
1 VAC(峰值)
1 VAC(峰值)
1 VAC(峰值)
电源电压
19V直流
19V直流
24V直流
电源电流
4.74 A
4.74 A
5A
鼓风机
X
X
X
DYN-BLW-511
DYN-BLW-511


参数 DYN-SA-1100
激振器型号
PM-250 / PM-440
工作电压
110/220 V 交流电
正弦频率 发电机
通过拉出增益旋钮激活
正弦频率 范围
0-15 Hz
外部信号电压电平
10 VAC(峰值)
放大器质量
4.9公斤
参数 DYN-SA-150
激振器型号
PM-10
功放重量
0.65公斤
电源电压
19V直流
电源电流
4.74 A
外部信号电压电平
1 VAC(峰值)
参数 DYN-BLW-511单相鼓风机
频率
50Hz
额定功率
0.8kW
输入电压
230V
输入电流
5.2A
鼓风机质量
15公斤

经常问的问题:


什么是激振器?

激振器是一种电磁装置,用于对被测结构进行激励的振动试验。电动激振器在振动和冲击测试中起着重要作用。


为什么我们需要振动测试?

可以执行振动测试以进行模态测试,以研究设备的固有频率和振型。振动测试是首选,以查看设备在工作振动条件下的存活时间。

什么是永磁激振器?

永磁激振器(PM) 是顶部带有安装台的振动台,被测设备放置在振动台的顶部。


什么是模态激振器

模态激振器(MS) 通过激振杆激发被测结构。力通过该激振器从激振器传递到结构。模态振动台用于较大的结构。

如果需要高频激励内容或信号控制测试,那么模态激振器是唯一的激励解决方案。


什么是惯性激振器

惯性激振器(IS) 是体积小、重量轻的便携式激振器。惯性激振器和模态激振器在使用领域上是相似的。不同之处在于惯性激振器直接固定在结构上。


什么尺寸的激振器可以生产?

模态和永磁激振器有 4 种不同的尺寸,分别为 20N、100N、250N 和 440N,惯性激振器有 4 种尺寸,分别为 5N、10N、20N 和 40N 的正弦输出力。


我需要买功放吗?

所有封装都包括集成或外部放大器。20N 和 100N MS 和 PM 激振器具有集成放大器。

250N 和 440N PM、MS 和所有 IS 激振器均标配外部放大器。
