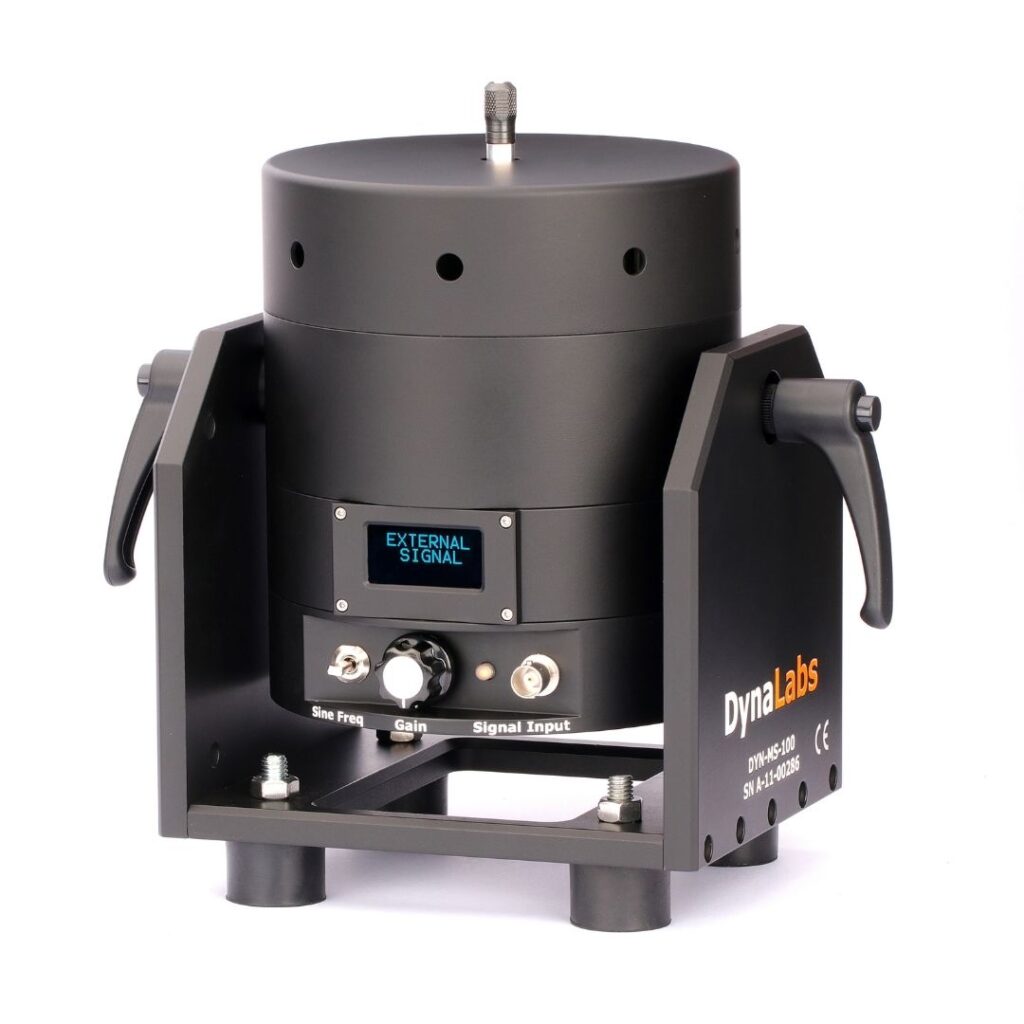

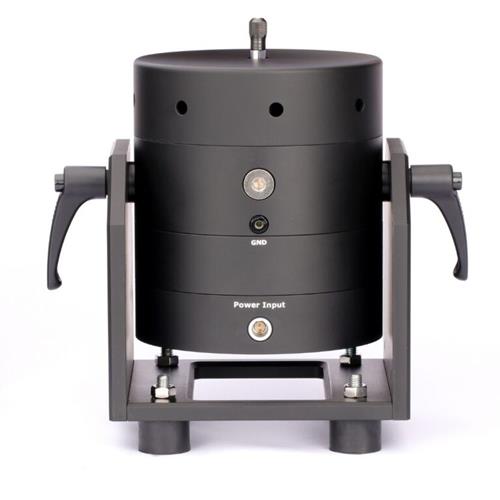

模态振动器
| 型号 | MS-20 | MS-100 | MS-250 | MS-440 |
|---|---|---|---|---|
|
输出力（正弦）
|
20N
|
100N
|
250N
|
440N
|
|
频率范围
|
0-12kHz
|
0-7.5kHz
|
0-5 kHz
|
0-5 kHz
|
|
振动位移峰峰值
|
5 mm
|
10 mm
|
25 mm
|
25 mm
|
|
悬架类型
|
弹簧
|
碳纤维
|
碳纤维
|
碳纤维
|
|
最大加速度
|
40 G
|
60 G
|
100 G
|
100 G
|
|
激振器重量
|
4.1 kg
|
7.3 kg
|
11.5 kg
|
11.6 kg
|
|
最大速度
|
1 m/s
|
1.2 m/s
|
1.6 m/s
|
1.6 m/s
|
|
冷却系统
|
自然对流（建议在 20N 强制冷却下连续运行）
|
自然对流（建议在 100N 强制冷却下连续运行）
|
强制对流
|
强制对流
|
|
工作范围
|
5-35°C
|
5-35°C
|
5-35°C
|
5-35°C
|
|
最大输入电流
|
4A
（有效值） |
6A
（有效值） |
10A
（有效值） |
10A
（有效值） |
|
放大器
|
内部的
|
内部的
|
外部
(SA-1100) |
外部
(SA-1100) |
|
外部信号电压带电
|
1 VAC（峰值）
|
1 VAC（峰值）
|
||
|
电源电压
|
19 VDC
|
24 VDC
|
||
|
电源电流
|
4.74 A
|
5 A
|
||
|
鼓风机
|
无
|
无
|
MAN-BLW-511
|
MAN-BLW-511
|
| 参数 | MAN-SA-1100 |
|---|---|
|
激振器
|
MS-250 / MS-440
|
|
工作电压
|
110/220 VAC
|
|
正弦频率发生器
|
通过拉出增益旋钮来激活
|
|
正弦频率范围
|
0-15 kHz
|
|
外部信号电压电平
|
10 VAC（峰值）
|
|
放大器质量
|
5.3 kg
|
| 参数 | DYN-BLW-511 单相风机 |
|---|---|
|
频率
|
50Hz
|
|
额定功率
|
0.8KW
|
|
输入电压
|
230 V
|
|
输入电流
|
5.2 A
|
|
鼓风机质量
|
15 kg
|
经常问的问题:
什么是激振器？
激振器是一种电磁装置，用于对被测结构进行激励的振动试验。电动激振器在振动和冲击测试中起着重要作用。
为什么我们需要振动测试？
可以执行振动测试以进行模态测试，以研究设备的固有频率和振型。振动测试是首选，以查看设备在工作振动条件下的存活时间。
什么是永磁激振器？
永磁激振器(PM) 是顶部带有安装台的振动台，被测设备放置在振动台的顶部。
什么是模态激振器？
模态激振器(MS) 通过激振杆激发被测结构。力通过该激振器从激振器传递到结构。模态振动台用于较大的结构。
如果需要高频激励内容或信号控制测试，那么模态激振器是唯一的激励解决方案。
什么是惯性激振器？
惯性激振器(IS) 是体积小、重量轻的便携式激振器。惯性激振器和模态激振器在使用领域上是相似的。不同之处在于惯性激振器直接固定在结构上。
什么尺寸的激振器可以生产？
模态和永磁激振器有 4 种不同的尺寸，分别为 20N、100N、250N 和 440N，惯性激振器有 4 种尺寸，分别为 5N、10N、20N 和 40N 的正弦输出力。
我需要买功放吗？
所有封装都包括集成或外部放大器。20N 和 100N MS 和 PM 激振器具有集成放大器。
250N 和 440N PM、MS 和所有 IS 激振器均标配外部放大器。
